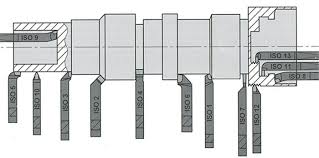

1. Pahat bubut standar ISO
Pahat bubut yang dibuat sesuai standar yang telah dibakukan dengan mata pahat terbuat dari carbide (hard metal) ,dipasang pada holder yang terbuat dari baja. Pahat ini dapat bekerja dengan Cs yang tinggi.
ISO 1
Digunakan untuk mengurangi diameter benda kerja pada pembubutan memanjang sejajar sumbu. Tidak dapat digunakan untuk pembubutan bertingkat, karena plan anglenya 70⁰
ISO 2
Merupakan pahat sebaguna yang dapat digunakan untuk mengurangi diameter benda kerja dan pembubutan muka (facing). Memiliki plan angle 45⁰, maka tidak dapat digunakan untuk pembubutan bertingkat.
ISO 3
Pahat khusus yang dapat digunakan digunakan untuk mengurangi diameter dan pembubutan muka (facing). Dapat digunakan untuk pembubutan poros bertingakat, karena plang anglenya 93⁰.
ISO 4
Pahat yang digunakan untuk proses finishing benda kerja. Hanya dapat menyayat dengan kedalaman kecil, karena plan anglenya 0⁰ dan sisi potongnya hanya di tengah pahat.
ISO 5
Pahat khusus digunakan untuk pembubutan melintang tegak lurus dengan sumbu benda kerja menuju kecenter benda kerja. Memiliki plan angle 0⁰.
ISO 6
Digunakan duntuk pembubutan memanjang sejajar sumbu. Dapat digunakan untuk pembubutan poros bertingkat, karena plan anglenya 90⁰. Pemakanan pahat lebih kecil dari ISO 2.
ISO 7
Digunaka untuk mebuat alur (groove) atau memotong (cutting) pada benda kerja. Bentuk pahat pipih dengan plan angle 0⁰. Pemakanan pahat cukup kecil.
ISO 8
Digunakan untuk memperbesar lubang tembus yang telah ada (boring) dengan kedalaman terbatas pahat. Memiliki plan angle 75⁰ sehingga tidak dapat digunakan untuk pembubutan bertingkat (ISO 11 untuk pembubutan bertingkat).
ISO 9
Digunakan untuk memperbesar lubang (boring) yang tidak tembus dan bertingkat yang terbatas dengan panjang pahat. Memiliki plan angle 92⁰.
2. Pahat bubut HSS (Hight Speed Steel)
Pahat ini mulai ditinggalkan, karena Cs dan kehalusan permukaan hasil bubutanyang kurang baik dibanding pahat hard metal, sedangkan tuntutan kualitas dan kecepatan benda kerja yang semakin tinggi.
Pahat bubut Roughing
Merupakan pahat bubut serbaguna yang dapat untuk membubut memanjang maupun untuk membubut melintang benda kerja. Fungsinya sama seperti pahat ISO 2.
Pahat bubut Facing
Merupakan pahat untuk memubut finishing memanjang benda kerja. Fungsinya sama seperti pahat ISO 6.
Pahat bubut Udercut
Merupakan pahat untuk membuat alur maupun untuk memotong benda kerja. Fungsinya sama seperti pahat ISO 7.
Pahat bubut Ulir (Thread)
Merupakan pahat bubut khusus untuk pembuatan ulir pada benda kerja. Secara umum ulir meliputi ulir metris, ulir wirthwoth ulir segi empat maupun ulir trapesium baik untuk ulir dalam maupun ulir luar (ISO 10, ISO 12 & ISO 13).
